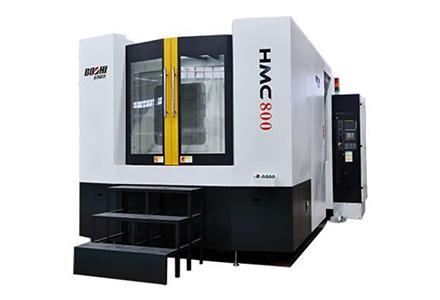

HMC800卧式加工中心选取正T型结构 ，整体式底座 ，大跨距双层壁立柱 ，三轴滚柱导轨 ，整机结构刚性高 ；惭∪〗诟呖旃鲋樗扛 ，强造冷却主轴 ，有力保障了机床的精度不变性 。选取高档数控系统 ，高快配置 ，节造精度高 ，能满足各行业需要 。
产品特点：

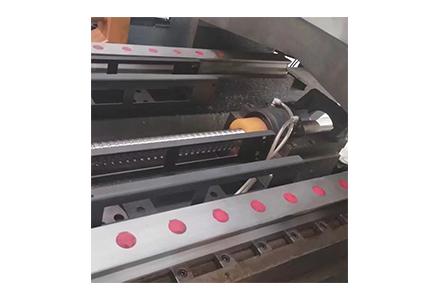

1) 正T型阶梯床身结构 ，三轴滚柱线轨 ，整机高刚性；
2) 皮带式主轴配减快箱结构 ，可进行大扭矩切削加工；

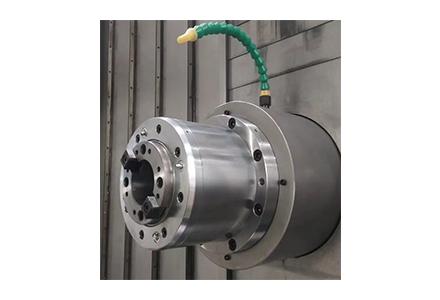

3) 主轴、丝杠、丝杠轴承全数强造冷却 ，主轴自沉气平衡 ，整机精度高而不变；

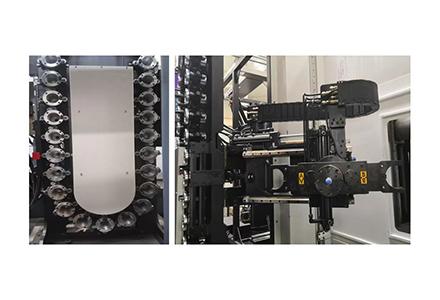

4) 双互换工作台 ，双螺旋排屑器+链式排屑器 ，中心出水（选配） ，链式刀库 ，加工效能高；
5) 主轴、光栅尺气幕；(选配) ，宽泛合用各类场所 。
合用行业：
合用于箱体、盘类、板壳、机座等零件的批量多面机械加工 ，出格适合用于各类模具、有色金属等零件的高精高快加工 。
|
单元 |
HMC800 |
||
|
移 动 |
X轴 |
mm |
1500 |
|
Y轴 |
mm |
1350 |
|
|
Z轴 |
mm |
1350 |
|
|
主轴端到工作台中心的距离 |
mm |
100-1450 |
|
|
主轴中心到托盘顶部的距离 |
mm |
100-1450 |
|
|
工 作 台 及 托 盘 |
工作台尺寸 |
mm |
800×800 |
|
工作台分度 |
Deg |
360×1°（0.001°） |
|
|
工作台类型 |
|
螺纹孔型24-M16 |
|
|
工作台承载能力 |
kg |
2000 |
|
|
最大工件尺寸 ，回转直径 |
mm |
Ф1500 ，H1400 |
|
|
托盘互换型式 |
|
旋转式 |
|
|
托盘互换功夫 |
s |
24 |
|
|
托盘个数 |
|
2 |
|
|
工作台离地面距离 |
mm |
1300 |
|
|
工作台最大承载扭矩 |
Nm |
4255 |
|
|
主 轴 |
主轴最高转快 |
r/min |
6000 |
|
主轴功率 |
kW |
22/26 |
|
|
主轴扭矩 |
Nm |
560/662 |
|
|
锥孔 |
|
BT50 |
|
|
主轴冷却方式 |
|
强造冷却 |
|
|
进 给 |
导轨 |
|
滚柱线性导轨 |
|
进给电机扭矩X/Y/Z |
Nm |
30/30/30 |
|
|
急剧进给快率X/Y/Z |
m/min |
32/32/32 |
|
|
切削进给快率X/Y/Z |
m/min |
12 |
|
|
丝杠冷却 |
|
强造冷却 |
|
|
三轴光栅 |
|
选配 |
|
|
刀 具 装 置 |
刀具包容数 |
把 |
40（60） |
|
刀具互换方式 |
|
机械手 |
|
|
刀具选择方式 |
|
双向 |
|
|
刀具最大沉量 |
kg |
25 |
|
|
最大刀具直径（满刀/邻空） |
mm |
125/250 |
|
|
最大刀具长度 |
mm |
500 |
|
|
刀柄型式 |
|
MAS403 BT50 |
|
|
拉钉型式 |
|
MAS403 P50T-1（45°） |
|
|
换刀功夫（T-T）（C-C） |
s |
4.0/18 |
|
|
精 度 |
定位精度 |
mm |
0.01 |
|
配光栅尺定位精度 |
mm |
0.01 |
|
|
沉复定位精度 |
mm |
0.009 |
|
|
配光栅尺沉复定位精度 |
mm |
0.004 |
|
|
工作台分度定位精度 |
″ |
15 |
|
|
工作台沉复分度定位精度 |
″ |
±3 |
|
|
其 它 |
数控系统 |
|
FANUC 0i-MF |
|
气源 |
MPa |
≥0.6 |
|
|
切削液槽容量 |
L |
600 |
|
|
电源 |
kW |
65 |
|
|
机床表形尺寸(不含排屑器) |
mm |
6700×4900×3900 |
|
|
机床沉量 |
kg |
25000 |
|
